面向前沿半导体材料产业化创立
围绕大尺寸金刚石生长设备构建工艺能力
匹配散热、耐压、耐高温与光学应用需求
形成从制备到验证的三维技术壁垒
Company
把金刚石从实验材料，推向下一代器件底座。
熠炽科技是一家以自主创新等离子体沉积技术为核心的科技企业。公司根据不同应用场景需求，通过自主研发的大尺寸金刚石生长设备，制备单晶与多晶金刚石材料。
面向半导体芯片、功率器件及光学器件，熠炽科技提供具备高效导热、耐高压、耐高温等特性的产品与配套沉积服务，助力突破高频、高压、高功率场景下的性能瓶颈。
Technology
一条从等离子体到器件界面的生长路径
熠炽科技围绕沉积装备、晶体质量、界面处理与器件导入建立闭环，让金刚石材料不止停留在参数优势，而进入真实应用。
等离子体场控制
稳定沉积环境与工艺窗口，支撑大尺寸金刚石材料的连续生长与一致性验证。
晶圆级材料制备
通过单晶、多晶路线匹配不同热管理、功率电子与光学器件需求。
异质界面集成
围绕金刚石晶圆与半导体器件的复合结构，优化高热流密度下的热扩散路径。
Products & Services
不止交付材料，也交付可验证的 CVD 路线
根据客户的器件结构、散热路径、尺寸规格与可靠性目标，提供材料样品、沉积工艺、界面处理和联合验证支持。

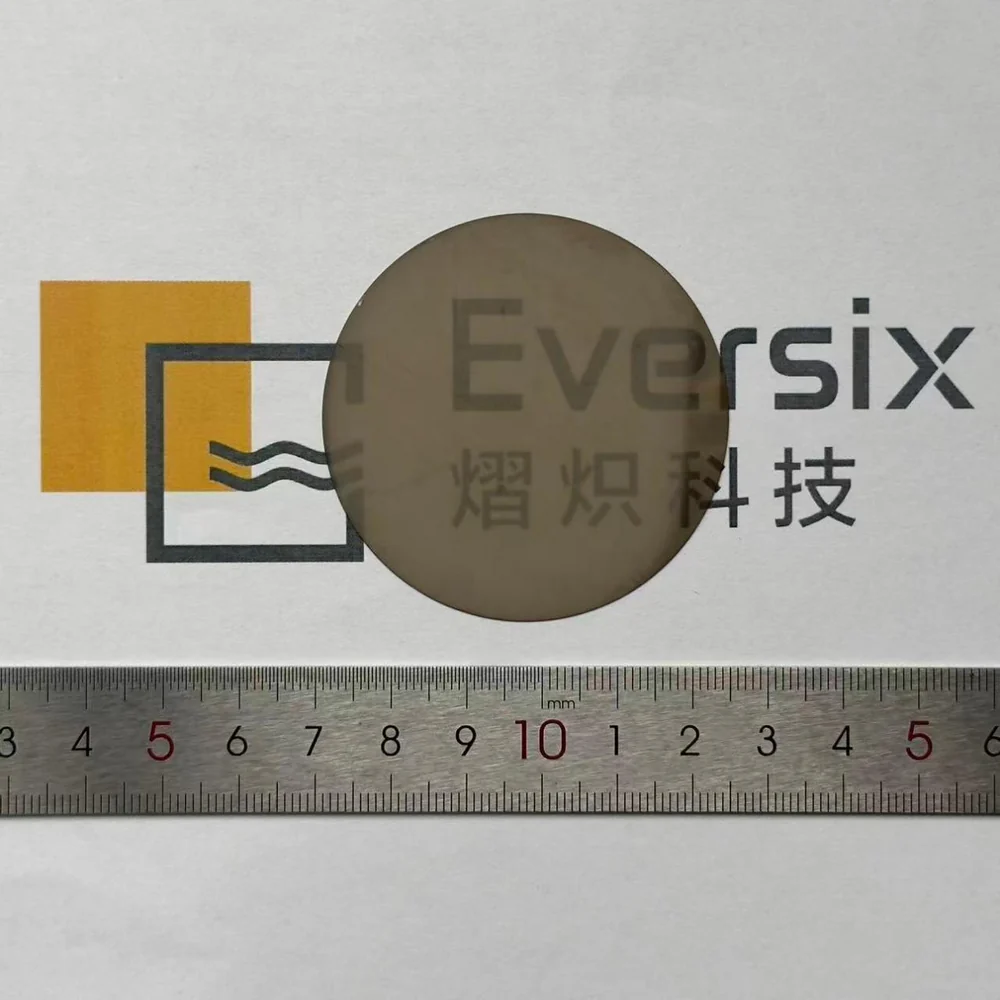

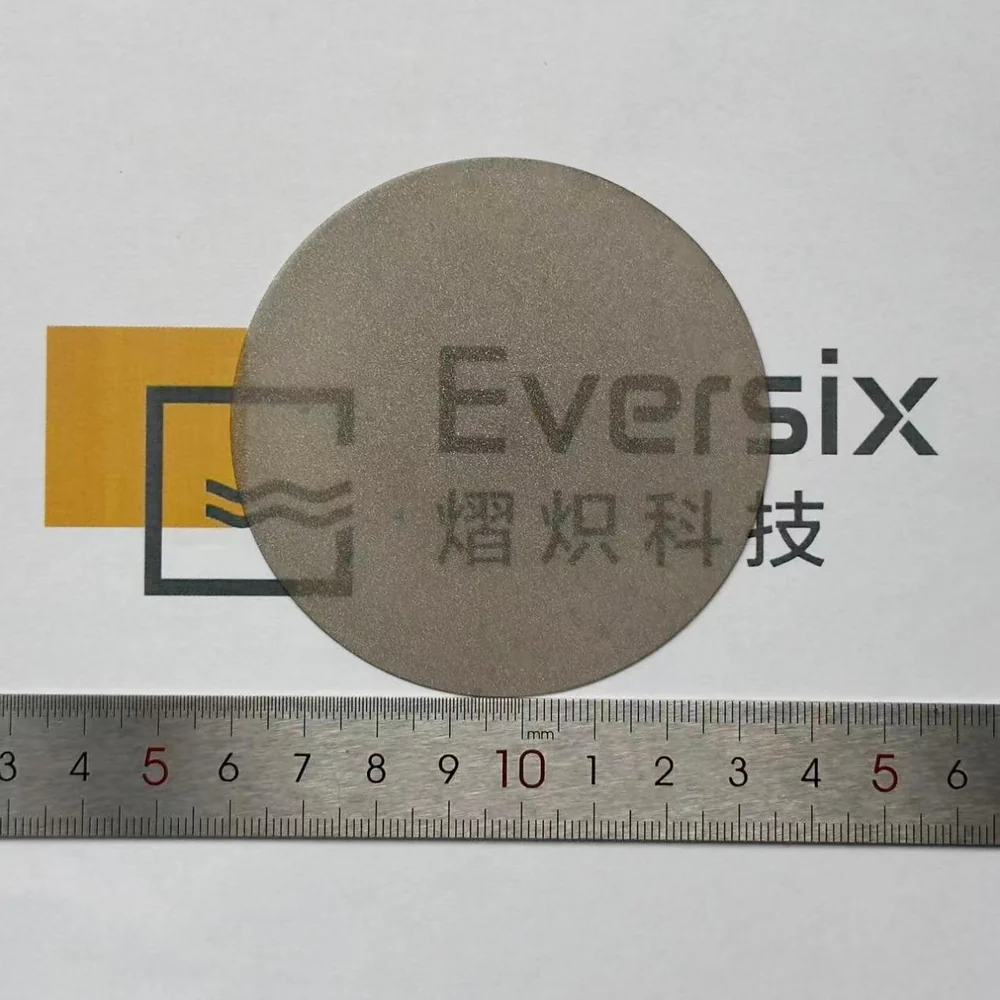

单晶金刚石材料
服务高性能热管理、光学窗口及高端器件验证，兼顾晶体质量、热导率和应用可靠性。

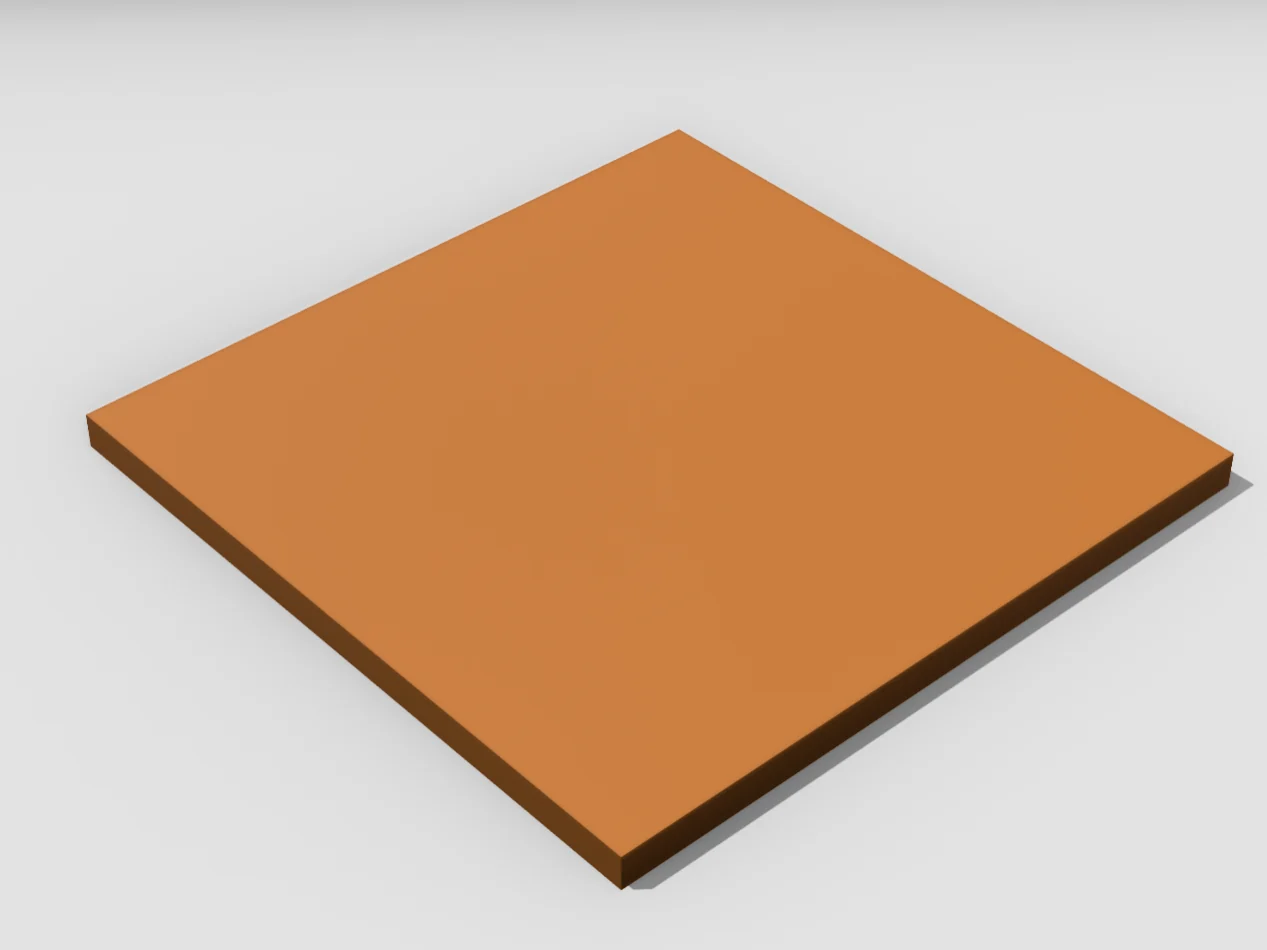

多晶金刚石材料
面向大面积散热、封装基板和工程化导入场景，支持尺寸、厚度与表面处理定制。
CVD 沉积服务
提供工艺开发、材料制备、界面处理和样品评估，缩短从方案设计到器件验证的周期。
晶圆异质集成
围绕金刚石与半导体晶圆复合结构，支持高频、高压、高功率系统的性能释放。
Applications
在热、压、温同时逼近极限的地方发挥价值

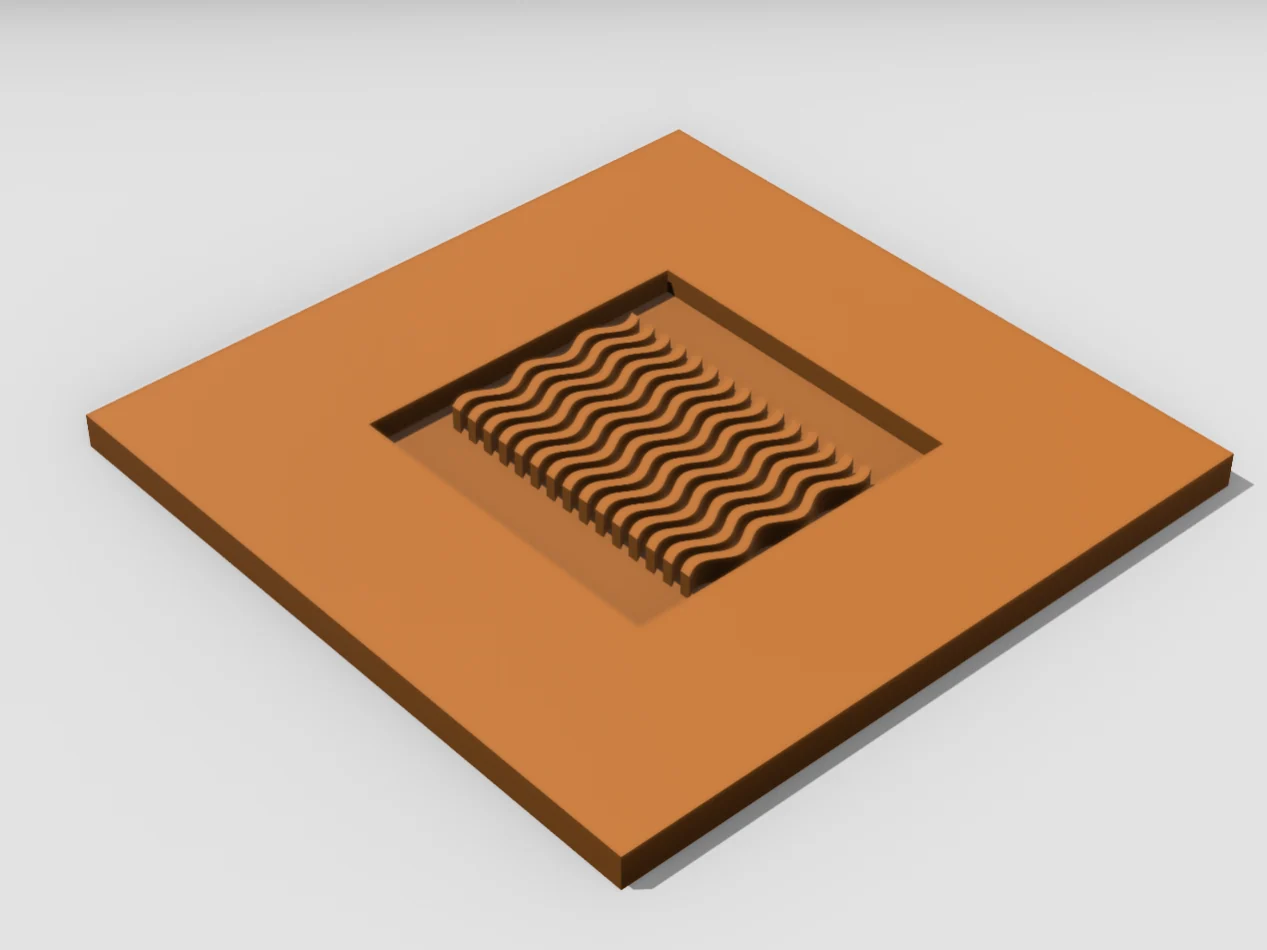

半导体芯片散热
以高热导金刚石作为热扩散与热沉材料，帮助高算力芯片降低热点温度并提升稳定性。
功率器件升级
支撑高压、高温、高功率密度运行环境，服务射频、电力电子及新能源系统的效率提升。
光学器件窗口
利用金刚石耐高温、耐高压及优异透过特性，适配严苛环境下的光学与探测应用。
Platform
构建“设备-材料-应用”三维技术壁垒
公司已获多项核心知识产权，并与国内头部半导体厂商达成战略合作。随着金刚石晶圆异质集成技术的突破，熠炽科技正在推动这项“终极半导体材料”迈向更大规模的产业应用。
自主装备
材料工艺
器件验证
Contact
共同推进金刚石半导体产业化
面向半导体散热、功率器件、光学器件与晶圆异质集成项目，熠炽科技可提供材料样品、沉积工艺与联合验证支持。
